ROS接口设计

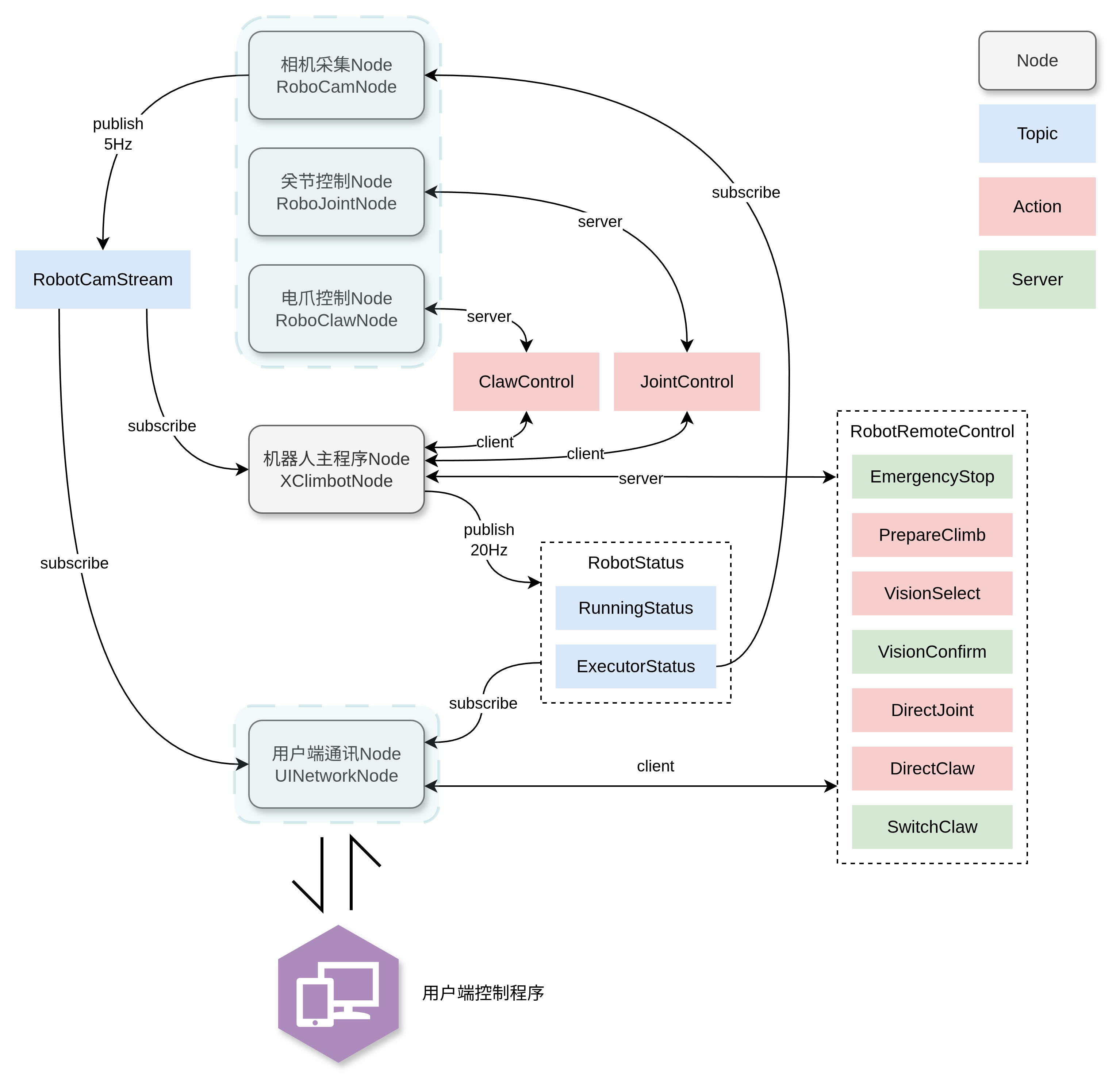

ROS2通讯总览

机器人运行流程

初始化流程

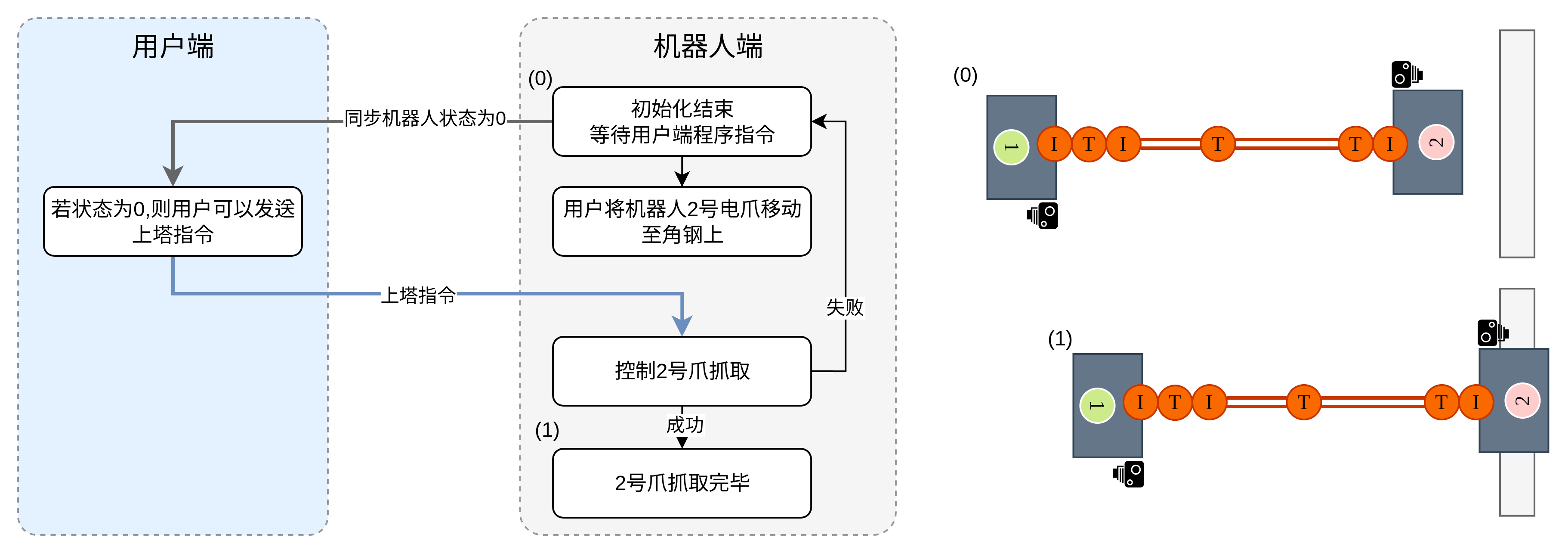

上塔流程

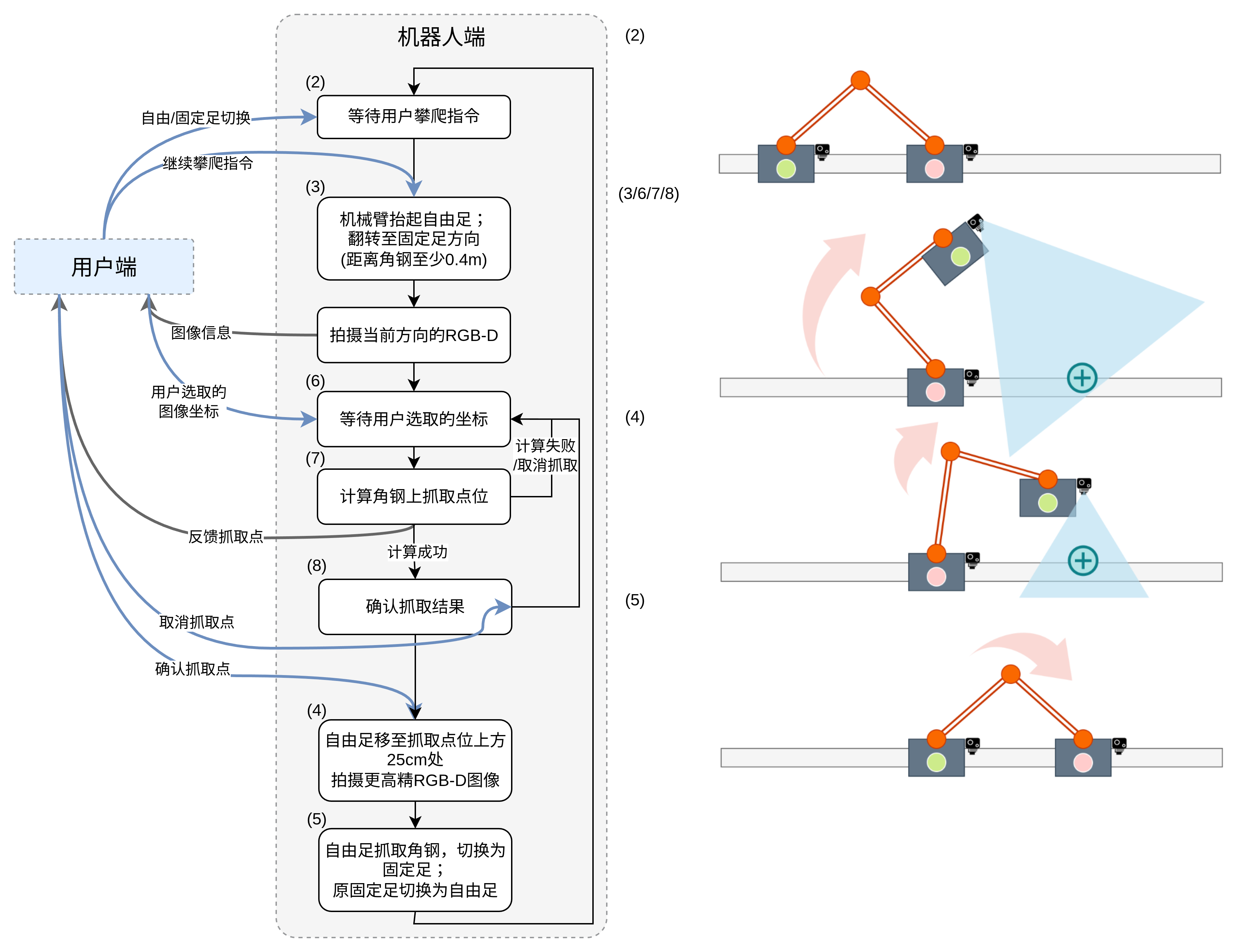

攀爬流程

下塔流程

待定，与上塔类似

Node解释

相机采集Node(RoboCamNode)

获取3个相机的视频流
作为RobotCamStream 的publisher，发布相机RGB-D信息（根据订阅的ExecutorStatus中的freeClaw数据来切换相机源）

关节控制Node(RoboJointNode)

通过CAN通讯控制机械臂关节
作为JointControl的Action server，响应其他Node的控制指令，响应其他Node的关节状态数据请求

电爪控制Node(RoboClawNode)

通过485通讯控制机器人电爪
作为ClawControl的Action server，响应主程序Node的控制指令，响应其他Node的电爪状态数据请求

主程序Node(XclimbotNode)

负责机器人的主要运行流程

用户端通讯Node(UINetworkNode)

负责与用户端控制程序进行网络通讯
从主程序Node获取机器人信息，包括机器人运行状态(RobotStatus)和机器人执行器位置(RobotPosition)
获取相机的视频流信息

ROS Topic

RobotCamStream.msg

持续publish视频流信息
msg的具体定义待定

ExecutorStatus.msg

返回当前机器人的执行器状态：

int8[2] claw_status = 0~4 // 0 for 电爪运动中，1 for 已抓紧，2 for 已释放， 3 for 电爪掉落，4 for 错误,总共两个电爪的数据
int8 fasten_status = 0~4 // 0 for 紧固中，1 for 已紧固，2 for 已释放套筒，3 for已插入套筒，4 for 错误
int8 freeClaw = 1 | 2 // 1 for claw_1, 2 for claw_2
int8[6] joint_status, //each element ∈ {1,0} 1 for 运行，0 for运行结束,总共6个关节的数据
int64[6] joint_angle //each element ∈ [-3600000, 3600000],总共6个关节的数据

RunnningStatus.msg

返回当前机器人的状态

1	int16 status = -1~8 // -1代表调试功能，开放所有直接控制功能。其余状态见机器人运行流程的图例

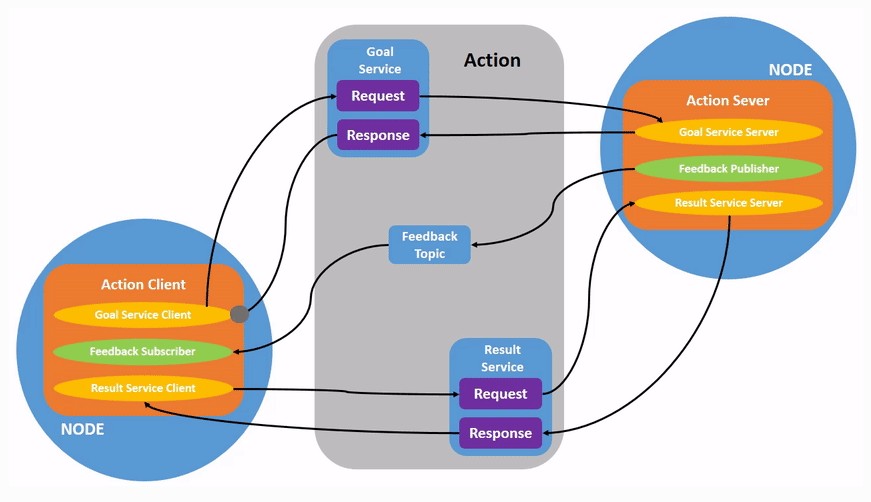

ROS Action

### JointControl.action Request 请求关节执行一次关节空间运动。 **Note:需要多个关节同步执行指令，同时做动。** 包含六个关节的目标角度:

1 2	int64[6] goal_angle // each element ∈ [-3600000, 3600000] int8 vel_limit = 0~30 // unit: RPM，待定

Feedback 为以5Hz频率返回当前关节角度和关节运动状态,表示正在正常执行。

1 2	int64[6] current_angle //each element ∈ [-3600000, 3600000] int8[6] current_running //each element ∈ {1,0} //1 for 运行，0 for运行结束

Result 用于描述关节运动任务的最终执行结果，仅在任务结束后可获取。

1 2	bool success = true \| false string message // 如果存在错误，报错原因

ClawControl.action

用于控制机器人电爪运动。

// request
int8 index = 1 | 2 // 1 for claw_1, 2 for claw_2
int8 grab = 0 | 1 // 0 for grab, 1 for release
int32 force = 700 // unit: N

//feedback 5Hz
int8 index = 1 | 2 // 1 for claw_1, 2 for claw_2
int8 running_status = 0 | 1 // 0 for grabbing, 1 for releasing

//response
int8 index = 1 | 2 // 1 for claw_1, 2 for claw_2
bool success = true | false
string message // 如果存在错误，报错原因

PrepareClimb.action

机器人在攀爬结束后两足均抓取于角钢上，此时需要用户发出继续攀爬指令，机器人抬起自由足会运动到拍摄深度图像的位置。

仅当机器人处于status 2(即“等待用户攀爬指令”)时可以发出指令

// request
bool prepare = true

//feedback 5Hz
int64[6] current_angle //each element ∈ [-3600000, 3600000]，电爪当前角度
int8[6] current_running //each element ∈ {1,0} //1 for 运行，0 for运行结束

//respond
bool success = true | false
string message // 如果存在错误，报错原因

VisionSelect.action

用户在用户端点选角钢的坐标数据通过网络发送到用户端通讯Node之后，该Node将坐标信息作为指令目标传给主程序Node，由主程序Node进行图像分析得到抓取点，将mask和抓取点反馈给通讯端Node用于显示。
在用户端程序的视频图像上覆盖显示（半透明）对应的Mask,以及预计抓取点的位置。

这个视觉选择的请求只有当机器人处于status 6 (即“等待用户选取的坐标”)时才有效

//request
int16 point_x = 0-1280
int16 point_y = 0-720

//feedback anything

//respond
bool success = true | false
bool[720][1280] mask // if success
int16 result_x = 0-1280 // if success
int16 result_y = 0-720 // if success
string message // if go wrong

DirectJoint.action

直接控制应该为用户端的一个独立窗口（通过菜单栏选项调出）

用户端通讯Node发给主程序Node的指令，可让用户端直接控制关节的运动。

//request
int64[6] goal_angle // each element ∈ [-3600000, 3600000]
int8 vel_limit = 0~30 // unit: RPM

//feedback 5Hz
int64[6] current_angle //each element ∈ [-3600000, 3600000]
int8[6] current_running //each element ∈ {1,0} //1 for 运行，0 for运行结束

//result
bool success = true | false
string message // 如果存在错误，报错原因

DirectClaw.action

直接控制应该为用户端的一个独立窗口（通过菜单栏选项调出）

用户端通讯Node发给主程序Node的指令，可让用户端直接控制电爪的运动。

// request
int8 index = false | true // false for claw_0, true for claw_1
int8 task = 0 | 1 // 0 for grab, 1 for release
int32 force = 700 // unit: N

//feedback 5Hz
int8 index = false | true // false for claw_0, true for claw_1
int8 task = 0 | 1 // 0 for grab, 1 for release

//response
int8 index = 1 | 2 // 1 for claw_1, 2 for claw_2
bool success = true | false
string message // 如果存在错误，报错原因(例如其他几种情况)

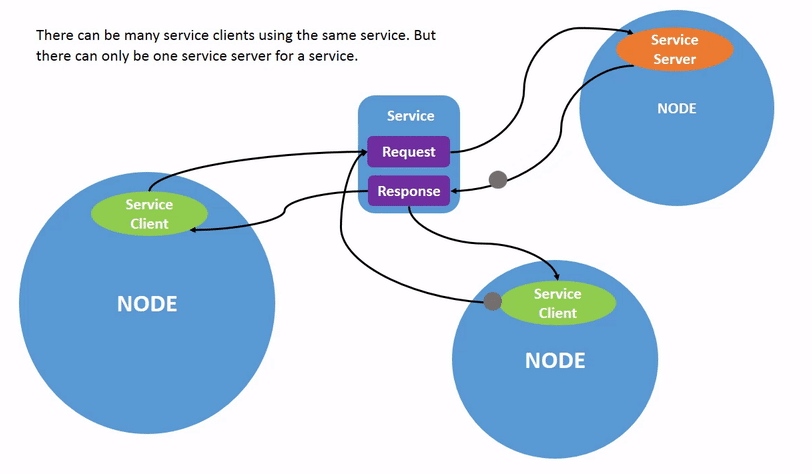

ROS Service

### EmergencyStop.srv 用户在用户端点击急停按钮通过网络发送到用户端通讯Node之后，用户端通讯Node将确认信息通过service告知主程序Node > 急停的具体行为为：cancel joint action, 让固定足保持夹持状态，自由足保持张开

//request
bool stop = true

//respond
bool success = true | false
string message // if go wrong

VisionConfirm.srv

用户端确认抓取点和mask有效与否，将确认信息发回给机器人的用户端通讯Node，用户端通讯Node将确认信息通过service告知主程序Node

这个确认的请求只有当机器人处于status 8 (即“确认抓取结果”)时才有效

//request
bool confirm = true | false

//respond
bool received = true

SwitchClaw.srv

用户端点击切换电爪的按钮后，将切换指令发给机器人的用户通讯端Node，用户端通讯Node将确认信息通过service告知主程序Node

仅当机器人处于status 2时可以切换。

//request
bool switch = true

//respond
bool success = true | false
string message // if go wrong (例如此时机器人没有双足抓取角钢，而切换只有在双足抓取角钢时实现)

备注

1

使用一个package robot_interfaces 用于存放所有的接口定义

只放接口定义
不含任何 node
被 server / client / pub / sub 共同依赖

例如:

my_robot_interfaces/
 ├── msg/
 │   └── RobotCamStream.msg
 ├── srv/
 │   └── RunningStatus.srv
 │   └── ExecutorStatus.srv
 │   └── ...
 └── action/
     └── ClawControl.action
     └── JointControl.action
     └── ...

2

主程序的核心功能由毕老师实验室团队负责实现。杨总团队需基于主程序框架，在主程序中自行完成本文档所定义的各类 ROS 接口（包括 Action、Service、Topic）的 Server 端实现。
同时，杨总团队需提供与上述接口一一对应的功能测试代码或示例调用代码，以便直接集成或粘贴至主程序中，用于接口联调与功能验证，确保接口定义与实际行为的一致性和可测试性。
典型的主程序python示例为(并非具体实现)：

import rclpy
from rclpy.node import Node
from rclpy.action import ActionServer, GoalResponse, CancelResponse

from my_robot_interfaces.action import JointControl

import threading
import time


class XclimbotMainNode(Node):

    def __init__(self):
        super().__init__('xclimbot_main_node')

        # 模拟关节状态（真实项目中来自底层驱动 / CAN）
        self.current_joint_angle = [0] * 6
        self.current_joint_running = [0] * 6

        # Action Server
        self._action_server = ActionServer(
            self,
            JointControl,
            'joint_control',
            execute_callback=self.execute_callback,
            goal_callback=self.goal_callback,
            cancel_callback=self.cancel_callback
        )

        self.get_logger().info('JointControl Action Server started')

    # ---------- Goal 校验 ----------
    def goal_callback(self, goal_request):
        self.get_logger().info(
            f'Received goal: {list(goal_request.goal_angle)}, '
            f'vel_limit={goal_request.vel_limit}'
        )

        # 示例：简单校验
        if len(goal_request.goal_angle) != 6:
            self.get_logger().warn('Invalid goal angle length')
            return GoalResponse.REJECT

        return GoalResponse.ACCEPT

    # ---------- Cancel ----------
    def cancel_callback(self, goal_handle):
        self.get_logger().warn('Received cancel request')
        return CancelResponse.ACCEPT

    # ---------- 执行主逻辑 ----------
    def execute_callback(self, goal_handle):
        self.get_logger().info('Executing JointControl goal')

        feedback = JointControl.Feedback()
        result = JointControl.Result()

        # 标记关节开始运行
        self.current_joint_running = [1] * 6

        rate = self.create_rate(5)  # 5 Hz feedback

        for step in range(20):  # 模拟 4 秒执行过程

            # ---- cancel 检查 ----
            if goal_handle.is_cancel_requested:
                self.get_logger().warn('Goal canceled during execution')

                self.current_joint_running = [0] * 6
                result.success = False
                result.message = 'Goal canceled by client'
                goal_handle.canceled()
                return result

            # ---- 模拟关节运动 ----
            for i in range(6):
                self.current_joint_angle[i] += 1000  # 模拟变化

            # ---- 填充并发送 feedback ----
            feedback.current_angle = self.current_joint_angle
            feedback.current_running = self.current_joint_running
            goal_handle.publish_feedback(feedback)

            self.get_logger().debug(
                f'Feedback sent: {feedback.current_angle}'
            )

            rate.sleep()

        # 执行完成
        self.current_joint_running = [0] * 6
        result.success = True
        result.message = 'Joint motion finished successfully'

        goal_handle.succeed()
        self.get_logger().info('JointControl goal succeeded')

        return result


def main(args=None):
    rclpy.init(args=args)

    node = XclimbotMainNode()
    rclpy.spin(node)

    node.destroy_node()
    rclpy.shutdown()


if __name__ == '__main__':
    main()

测试仅针对接口本身，不涉及对于具体机器人运行逻辑的测试。
